Penn Wang

如何为基于 remarkjs 的 markdown 编辑器添加同步滚动

没有双屏同步滚动的 markdown 编辑器是没有灵魂的。

TL;DR

  • mdast(markdown 语法树) 中保存了 markdown node position(位置信息),起始行,结束行。
  • remark-rehype 在将 mdast 转化为 hast(html 语法树)的过程中丢失了 position。
  • 自定义 handler 配置给 remark-rehype,寻回 position。
  • 枯燥的同步 scroll 逻辑。

引子

前阵时间在 junjin 看了篇文章 markdown 编辑器实现双屏同步滚动, 意识到自己造的很多轮子,都缺少这个关键的体验。非常惭愧,于是计划赶紧加上。但是研究了文章作者的代码,发现并不容易。当然,不容易的部分并不在于滚动本身,而在于滚动之前确定关联关系 - 即确定 markdown 和 html 之间的对应关系。严格来说,就是哪一行 markdown 对应哪一行 html。

本文重点记录“确定关联关系”的探索过程。

我使用的技术栈是 remark + react,关键的 npm package:

  • remark-parse: markdown 转 mdast,mdast 是 markdown 语法树
  • remark-rehype: mdast 转 hast,hast 是 html 语法树
  • rehype-react: hast 转 react

mdast 的 position 信息

刚开始,我写了个小脚本,将一段 markdown 转化为 mdast,分析了它的结构,意外的发现 mdast 里保存了 position 信息。

test.ts

import { unified } from 'unified';
import remarkParse from 'remark-parse';

const processor = unified().use(remarkParse);

const markdown = `
![calm](https://images.unsplash.com/photo-1691264122434-3b5a1dac81d5?ixlib=rb-4.0.3&ixid=M3wxMjA3fDB8MHxwaG90by1wYWdlfHx8fGVufDB8fHx8fA%3D%3D&auto=format&fit=crop&w=1856&q=80)
`;

console.log(processor.parse(markdown));
$ npx ts-node --esm test.ts
{
  type: 'root',
  children: [ { type: 'paragraph', children: [Array], position: [Object] } ],
  position: {
    start: { line: 1, column: 1, offset: 0 },
    end: { line: 3, column: 1, offset: 177 }
  }
}

如上,position 里保存了每个 mdast 原始的行(开始,结束)。如果这个信息能够 expose 到 react 组件,我们的问题不就解决一大半了吗?

那么,问题来了,到底是哪一步丢掉了 position 信息呢? 我们上面列举了关键的三个 package,remarkjs 这里,生成 position。那么,问题在下游的两个 package 喽。

按顺序先读 remark-rehype 的源码。remark-rehype 几乎是个空壳子,逻辑都在 mdast-util-to-hast,它的主要任务就是根据 mdast 的类型,用不同的 handler,将 mdast node 转化为 hast。这是 image handler 的代码:

export function image(state, node) {
  /** @type {Properties} */
  const properties = { src: normalizeUri(node.url) };

  if (node.alt !== null && node.alt !== undefined) {
    properties.alt = node.alt;
  }

  if (node.title !== null && node.title !== undefined) {
    properties.title = node.title;
  }

  /** @type {Element} */
  const result = { type: 'element', tagName: 'img', properties, children: [] };
  state.patch(node, result);
  return state.applyData(node, result);
}

如上,它采集了 title,alt,src 等属性,然后组装 hast。的确没有收集 position。 如果加上 position 呢?remark-rehype 支持自定义 handler,我们改一下 image handler 试试:

function gatherPosition(node) {
  return {
    [`data-startline`]: node.position.start.line,
    [`data-startcolumn`]: node.position.start.column,
    [`data-startoffset`]: node.position.start.offset,
    [`data-endline`]: node.position.end.line,
    [`data-endcolumn`]: node.position.end.column,
    [`data-endoffset`]: node.position.end.offset,
  };
}
export function image(state, node) {
  /** @type {Properties} */
  const properties = { src: normalizeUri(node.url) };

  if (node.alt !== null && node.alt !== undefined) {
    properties.alt = node.alt;
  }

  if (node.title !== null && node.title !== undefined) {
    properties.title = node.title;
  }

  /** @type {Element} */
  const result = {
    type: 'element',
    tagName: 'img',
    properties: { ...gatherPosition(node), ...properties },
    children: [],
  };
  state.patch(node, result);
  return state.applyData(node, result);
}

rehype-react 这里也要改一下对应的 image 组件,把 position 放在 html prop 里(直接 rest 了,哈哈):

function Img({ src, alt, ...rest }: { src: string, alt: string }) {
  return <img src={src} alt={alt} {...rest} />;
}

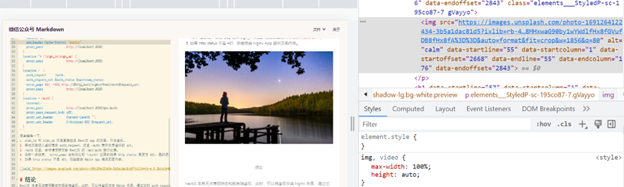

成功了,image html 里完美的保留了 position 信息: position properties of markdown image

图片不够清楚的话:

<img
  src="https://images.unsplash.com/photo-1691264122434-3b5a1dac81d5?ixlib=rb-4.0.3&amp;ixid=M3wxMjA3fDB8MHxwaG90by1wYWdlfHx8fGVufDB8fHx8fA%3D%3D&amp;auto=format&amp;fit=crop&amp;w=1856&amp;q=80"
  alt="calm"
  data-startline="55"
  data-startcolumn="1"
  data-startoffset="2668"
  data-endline="55"
  data-endcolumn="176"
  data-endoffset="2843"
/>

实验成功,接下来就是简单的体力活

  1. 自定义所有的 handler,保留 position,然后配置给 remark-rehype。我的办法是直接复制了 mdast-util-to-hash 的 handlers,放在自己代码库下。
  2. 自定义 rehype-react 所有 tag 对应的组件,将 position 存放在 html 属性上。

滚动部分的逻辑

解决了 position 的保存问题,剩下来的就是如何监测 A 滚动,同步滚动 B。分为两部分:

  1. 编辑器滚动时,同步滚动预览;
  2. 预览滚动时,同步滚动编辑器。

为了保证滚动的即时性,也为了避免使用 state 保存状态引起的回环依赖(滚动编辑器 to 滚动预览界面),滚动逻辑统统做到一个 effect 里。 逻辑比较直观,所以直接上代码:

注:编辑器底层用了 codemirror。部分代码和 html 层级有关系,最好参考完整代码和实际渲染结果阅读,详见 wxformat,部署在 https://wangpin34.github.io/wxformat/

 useEffect(() => {
    let isScrollEditorScrolling = false
    let isScrollPreviewerScrolling = false

    const editorContainer = document.querySelector('#editor-container')
    const previewContainer = document.querySelector('#preview-container')

    const scrollPreviewerByLine = (lineNumber: number, totalLines: number) => {
      console.debug(`scroll preview to line[${lineNumber}], totalLines: ${totalLines}`)
      if (previewContainer) {
        if (lineNumber === 1) {
          previewContainer.scrollTop = 0
          return
        }
        if (lineNumber >= totalLines) {
          previewContainer.scrollTop = previewContainer.scrollHeight
          return
        }

        let desiredScrollTop = -1
        const children = previewContainer.querySelectorAll('.preview > [data-startline]')
        for (const child of children) {
          const start = child.getAttribute('data-startline')
          const end = child.getAttribute('data-endline')

          if (start && end) {
            const startNum = parseInt(start)
            const endNum = parseInt(end)

            if (startNum <= lineNumber && endNum >= lineNumber) {
              let percent = 0
              if (startNum !== endNum) {
                percent = (lineNumber - startNum) / (endNum - startNum)
              }
              const styles = getComputedStyle(child)
              const height = parseFloat(styles.height)
              //@ts-ignore
              desiredScrollTop = child.offsetTop + percent * height
              break
            }
          }
        }
        if (desiredScrollTop < 0) {
          return
        }
        previewContainer.scrollTop = desiredScrollTop
      }
    }

    const editorScrollListener = (e: Event) => {
      if (isScrollPreviewerScrolling) {
        isScrollPreviewerScrolling = false
        return
      }
      isScrollEditorScrolling = true
      const node = e.target as HTMLDivElement
      const { top: pTop, bottom: pBottom } = node.getBoundingClientRect()
      const lines = node.querySelectorAll('.cm-line')
      const last = lines[lines.length - 1]
      const { top, bottom } = last.getBoundingClientRect()
      if (top >= pTop && bottom <= pBottom) {
        scrollPreviewerByLine(lines.length, lines.length)
        return
      }
      for (let i = 0; i < lines.length; i++) {
        const line = lines[i]
        const { top, bottom } = line.getBoundingClientRect()

        if (top >= pTop && bottom <= pBottom) {
          scrollPreviewerByLine(i + 1, lines.length)
          break
        }
      }
    }

    const previewScrollListener = (e: Event) => {
      if (isScrollEditorScrolling) {
        isScrollEditorScrolling = false
        return
      }
      isScrollPreviewerScrolling = true

      const node = e.target as HTMLDivElement
      const scrollTop = node.scrollTop
      if (scrollTop === 0) {
        return
      }
      if (scrollTop + node.clientHeight >= node.scrollHeight) {
        return
      }
      const children = node.querySelectorAll('.preview > [data-startline]')
      for (const child of children) {
        //@ts-ignore
        if (scrollTop >= child.offsetTop && scrollTop <= child.offsetTop + child.clientHeight) {
          //@ts-ignore
          const percent = (scrollTop - child.offsetTop) / child.clientHeight
          const startLine = parseInt(child.getAttribute('data-startline') as string)
          const endLine = parseInt(child.getAttribute('data-endline') as string)
          let targetLine = startLine
          if (startLine !== endLine) {
            targetLine = startLine + Math.ceil((endLine - startLine) * percent)
          }

          if (editorContainer && targetLine > 0) {
            const lines = Array.from(editorContainer.querySelectorAll('.cm-line'))
            const line = lines[targetLine - 1]

            //@ts-ignore
            editorContainer.scrollTop = line.offsetTop
          }

          break
        }
      }
    }

    if (editorContainer && previewContainer) {
      editorContainer!.addEventListener('scroll', editorScrollListener, false)
      previewContainer!.addEventListener('scroll', previewScrollListener, false)
      return () => {
        editorContainer!.removeEventListener('scroll', editorScrollListener)
        previewContainer!.removeEventListener('scroll', previewScrollListener)
      }
    }
  }, [])

简单概括下:

  1. editor 端,根据滚动行数,在预览界面遍历,找到 position 符合的 dom,scroll 到 dom 位置。
  2. 预览界面端,查找第一个在屏幕的 dom,拿到 position 里的 start line,end line,结合滚动的百分比,计算出一个合理的 line number,滚动 editor 到此行。

这里的逻辑应该还有优化空间,比如对 editor 同步滚动时一行的具体百分比。有空再做哈。

相关资料
